Die Wirth Leimwalzenmaschine, kurz LW, ist eine Auftragsmaschine, die speziell für den ein- und zweiseitigen Auftrag von flüssigen Medien auf ebenen Trägermaterialien entwickelt worden ist. Die LW100 ist die erste Maschine aus dem renommierten Hause Axel Wirth Maschinen und wurde über Jahrzehnte hinweg durch praktische Erfahrung und kontinuierliche Weiterentwicklung perfektioniert. Sie zeichnet sich dabei durch ihren hohen Grad an Benutzerfreundlichkeit aus und erfüllt dabei höchste Qualitäts- und Sicherheitsstandards. Die einfache Handhabung und die Möglichkeit zur schnellen Reinigung und Wartung tragen zu diesem hohen Grad an Benutzerfreundlichkeit bei.
Mit der Wirth Leimwalzenmaschine lassen sich unter anderem Leime, Öle, Lasuren, Primer und hochviskose Kunstharzkleber auf ebene Trägermaterialien wie z.B. Holz, Pappe, Bremsbeläge, Korkböden und viele mehr auftragen.
Die Walzen können sowohl eine Transport- als auch eine Auftragsfunktion erfüllen. Um zu beschichten wird ein Rakelbecken an der entsprechenden Walze angebracht. Die Auftragsmenge kann mit Exzenterhebeln präzise dosiert werden.
Die Beschichtung der Walze wird von uns speziell an Ihre Anforderungen und Wünsche angepasst.
Mit über 60 verschiedenen Walzentypen und Walzengummierungen finden wir, die für Ihre Anwendung, richtige Sorte.
Die Durchlaufgeschwindigkeit der Anlage lässt sich über einen Drehschalter einfach und genau verstellen. Mit der Höhenverstellung lässt sich der Andruck der Walzen auf das zu beschichtende Material präzise einstellen.
Bei unseren Leimwalzenmaschinen unterscheiden wir zuerst in zwei Kategorien. Der LW100 und der LW120. Diese unterscheiden sich in folgenden Punkten:
| LW100 | LW120 | |
| Walzendurchmesser [mm] | 100 | 120 |
| Walzenbreite [mm] | 300, 450, 650 | 850, 1100, 1300, |
| Durchlasshöhe [mm] | 80 | 100 |
| Vorschubgeschwindigkeit [m/min] | 5-35 | 5-35 |
Spezifikationen, welche Sie sowohl für die LW100, als auch für die LW120 vornehmen können:
Sie suchen eine Maschine mit Sondermaßen oder Sie haben spezielle Anforderungen für ein einzigartiges Produkt?
Zögern Sie nicht uns zu kontaktieren!
Die Leimauftragsmaschine LW100 ist als Walzenauftragsmaschine eine universell einsetzbare Einheit zum Beschichten von unterschiedlichsten Auftragsmedien. Als reinigungsfreundliche, weil schnell zerlegbare Kompaktmaschine steht diese Walzenauftragsmaschine aus dem Hause Axel Wirth Maschinen GmbH für einfachste Handhabung, langlebige und werthaltige, robuste Konstruktion, sowie für rationelle Applikation von flüssigen und pastösen Materialien. Auch als Ölauftragsmaschine ist die LW100 eine leistungsstarke und wirtschaftlich hervorragende Lösung für vielfältige Anforderungen.
Auf der LW100 lassen sich nahezu alle ebenen Trägermaterialien beschichten. So wird dieser Maschinentyp als Leimauftragsmaschine und Ölauftragsmaschine gleichermaßen eingesetzt. Durch die einfache Handhabung können auf Walzenauftragsmaschinen vom Typ LW100 problemlos Materialien wie Leime, Öle, Dispersionen, Farben, Klebstoffe, Kunstharzkleber, aber auch Lacke, Wachse, Seifen, Primer, Pasten und pastöse Kleber, Harze und Kontaktkleber aufgetragen werden. Selbst als verkettete Anlage wird die Walzenauftragsmaschine LW100 in Ölauftragslinien eingebunden, um darauf die verschiedensten Trägermaterialien zu beschichten.
Unsere Kunden kommen neben den für uns klassischen Branchen wie Parkettfertigung und Möbelherstellung auch aus der Verpackungsindustrie, dem Fahrzeugbau, Schuhindustrie, der Dämmstoffherstellung und Dämmstoffweiterverarbeitung. Beschichtete Trägermaterialien sind zum Beispiel Parkettdielen, Kork, Holz, Spanplatte, Massivholz, Hartschaum, Stein, Granit, Dämmstoff aber auch Kleinteile aus Metall, Bremsbeläge für LKW, Gurtelemente für Fördergurte und vieles mehr.

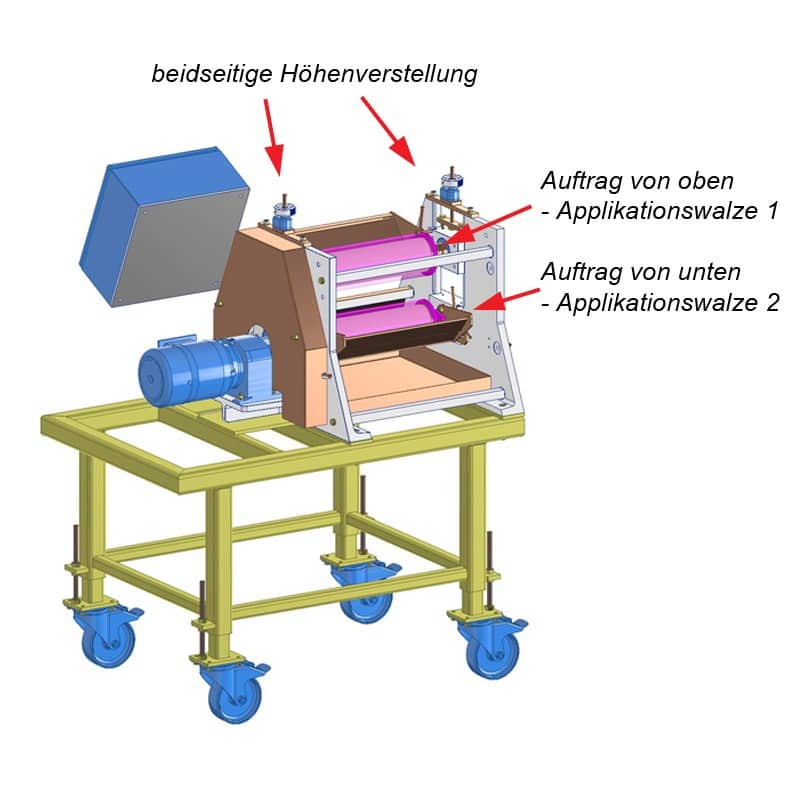

Die Walzenauftragsmaschine wird zum einseitigen Auftrag von oben oder auch unten, oder aber auch zum zweiseitigen Auftrag verwendet. Die stufenlose Feineinstellung der flüssigen Auftragsmenge durch die seitlichen Exzenterhebel ist unkompliziert und leicht zu handhaben. Je nach Anwendungsfall kann die Walzenauftragsmaschine LW100 mit unterschiedlichsten Walzentypen und Walzengummierungen bestückt werden. Mit nur wenigen Handgriffen und ohne besonderes Werkzeug können sowohl die Wanne mit der Rakelkante, als auch die Walzen innerhalb weniger Augenblicke heraus genommen werden. So lassen sich diese Teile leicht und schnell reinigen. Und mit einem Wechselsatz von Walze und Wanne ist die Auftragsmaschine auch sofort wieder einsatzbereit.
Alle Teile (außer Antrieb) sind aus hochwertigen, nicht rostenden Materialien gefertigt und sichern so eine lange Lebensdauer, selbst im Mehrschichtbetrieb.eite.
| TYP LW 100/300 | TYP LW 100/450 | TYP LW 100/650 | ||
| Nennbreite/Arbeitsbreite | 300/310 mm | 450/460 mm | 650/660 mm | |
| Durchlasshöhe | 80 mm | 80 mm | 80 mm | |
| Gummierte Auftragswalzen unten, glatt oder rilliert | 100 mm Ø | 100 mm Ø | 100 mm Ø | |
| Gummierte Auftragswalzen oben, glatt oder rilliert | 100 mm Ø | 100 mm Ø | 100 mm Ø | |
| Fassungsvermögen pro Leimbehälter | ca. 1,5 l | ca. 2,3 l | ca. 3,25 l | |
| Antriebsleistung bei 230/400 V, 50 Hz | 0,37 kW | 0,37 kW | 0,55 kW | |
| Vorschub (auf Wunsch andere) | 24 m/min 6 – 35 | 24 m/min 6 – 35 | 24 m/min 6 – 35 | |
| Maschinenabmessungen | Breite Tiefe Höhe | 860 mm 630 mm 540 mm | 1010 mm 630 mm 540 mm | 1230 mm 630 mm 540 mm |
| Schutzvorrichtung | Sicherheitsschaltleiste am Werkstückeingang. CE-Zertifikat |
| Sonderausstattung | Größere Durchlasshöhe: Materialdurchlass höher als 80 mm Regelmotor 6 – 35 m/min Sonderspannung |
| Technische Änderungen vorbehalten | Weitere Größen: 850 – 1100 – 1300 mm |
Die Walzenauftragsmaschine LW120 ist eine reinigungsfreundliche Kompaktmaschine und wird oft als Leimauftragsmaschine oder Ölauftragsmaschine zum ein- oder zweiseitigen Auftragen verwendet. Die LW120 findet ihren Einsatz für den Walzenauftrag von flüssigen Medien wie Leime, Öle, Lasuren, Primer, Kunstharze und Kleber auf ebene Trägermaterialien wie z.B. Holz, Pappe, PS und XPS Hartschaumplatten, Metallteile, Bremsbeläge, Korkböden, Dämmstoffplatten, . . .
Die Walzenauftragsmaschine LW120 im Überblick:
Als reinigungsfreundliche, weil schnell zerlegbare Kompaktmaschine, überzeugt die Walzenauftragsmaschine LW120 als universell einsetzbare Einheit zum Beschichten von unterschiedlichsten Auftragsmedien. Sie besticht vor allem durch einfachste Handhabung, langlebige und werthaltige, robuste Konstruktion, sowie durch rationelle Applikation von flüssigen und pastösen Auftragsmedien. So ist die Walzenauftragsmaschine LW120 aus dem Hause Axel Wirth Maschinen GmbH als Leimauftragsmaschine oder auch als Kleberauftragssystem eine leistungsstarke und wirtschaftlich hervorragende Lösung für vielfältige Anforderungen.
Auf der LW120 lassen sich nahezu alle ebenen Trägermaterialien beschichten. So wird dieser Maschinentyp als Ölauftragsmaschine eingesetzt und ist in Verbindung mit der Vertreibereinheit VE aus dem Hause Wirth als verkettete Anlage in Ölauftragslinien zu finden. Durch die einfache Handhabung können auf Walzenauftragsmaschinen vom Typ LW120 problemlos Materialien wie Leime, Öle, Dispersionen, Farben, Klebstoffe, Kunstharzkleber, aber auch Lacke, Wachse, Seifen, Primer, Pasten und pastöse Kleber, Harze und Kontaktkleber aufgetragen werden.
Kunden, die die Walzenauftragsmaschine LW120 einsetzen, kommen aus der Herstellung von Doppelböden (Sporthallen), dem Fahrzeugbau, der Verpackungsindustrie, der Dämmstoffherstellung und Weiterverarbeitung. Dabei sind die zu beschichtende Trägermaterialien beispielsweise Mehrschichtplatten, Kork, Holz, Spanplatte, Massivholz, PS und XPS-Hartschaumplatten, Holz-Zement-Verbunddämmstoffplatten, Metallteile, Fliesen und Steinzeug, aber auch Bremsbeläge für PKW und LKW und vieles mehr.
Die Walzenauftragsmaschine LW120 wird zum einseitigen Auftrag (oben, unten), oder aber auch zum zweiseitigen Auftrag verwendet. Die stufenlose Feineinstellung der flüssigen Auftragsmenge durch die seitlichen Exzenterhebel ist unkompliziert und leicht zu handhaben. Je nach Anwendungsfall kann die Walzenauftragsmaschine LW120 mit unterschiedlichsten Walzentypen und Walzengummierungen bestückt werden. Mit nur wenigen Handgriffen und ohne besonderes Werkzeug können sowohl die Wanne mit der Rakelkante, als auch die Walzen, durch die praktischen Steckachsen mit Bajonettverschluss, innerhalb weniger Augenblicke heraus genommen werden. So lassen sich alle Teile leicht und schnell reinigen.
Wenn Sie Rüstzeiten minimieren wollen, können Sie mit Hilfe eines zweiten Satzes Walzen und einer Wanne diese Auftragsmaschine auch sofort wieder einsatzbereit stellen und so im laufenden Schichtbetrieb Stillstandzeiten durch Reinigungsaufwand vermeiden.
Alle Teile (außer Antrieb) sind aus hochwertigen, nicht rostenden Materialien gefertigt und sichern so eine lange Lebensdauer.
| TYP LW 120/850 | TYP LW 120/1100 | TYP LW 120/1300 | ||
| Walzenbreite | 850 mm | 1100 mm | 1300 mm | |
| Durchlasshöhe | 100 mm | 100 mm | 100 mm | |
| Obere Edelstahlwalze, Auftragsfläche gummiert glatt, rilliert, porig | 120 mm Ø | 120 mm Ø | 120 mm Ø | |
| Untere Edelstahlwalze, Auftragsfläche gummiert glatt, rilliert, porig | 120 mm Ø | 120 mm Ø | 120 mm Ø | |
| 1 oder 2 St. Edelstahlbecken für Leim, Öl … | 850 mm | 1100 mm | 1300 mm | |
| Antriebsleistung bei 400 V, 50 Hz, 3 Phasen | 0,75 kW | 0,75 kW | 0,75 kW | |
| Vorschub (auf Wunsch andere) | 18 m/min 6 – 35 | 18 m/min 6 – 35 | 18 m/min 6 – 35 | |
| Maschinenabmessungen | Breite Tiefe Höhe | 1460/1660 mm 630 mm 540 mm | 1760/1960 mm 630 mm 540 mm | 1960/2160 mm 630 mm 540 mm |
| Schutzvorrichtung | Sicherheitsschaltleiste am Werkstückeingang. CE-Zertifikat |
| Sonderausstattung | Größere Durchlasshöhe: Materialdurchlass höher als 100 mm Regelmotor 6 – 30 m/min Sonderspannung |
| Technische Änderungen vorbehalten | Weitere Größen: 300 – 450 – 650 mm |
